电阻温度系数

电阻随温度变化
电阻温度系数 (TCR) 是表征电阻器性能的zui重要参数之一。TCR 将电阻的变化定义为环境温度的函数。表示 TCR 的常用方法是 ppm/°C（或 ppm/°K），表示每摄氏度（或开尔文）的百万分之一。电阻温度系数计算如下：

其中 TCR 的单位是 ppm/°C 或 ppm/°K，R 1是室温下的欧姆，R 2是工作温度下的电阻，单位是欧姆，T 1是室温，T 2 是工作温度（均以° 为单位） C 或 °K）。通常，使用 α 代替 TCR。

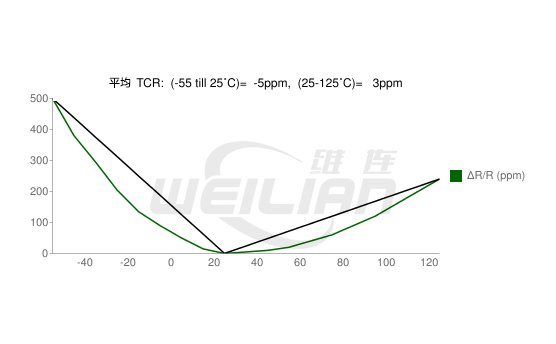

億彩网 温度范围从 -55 到 25˚C 和从 25 到 125˚C 的平均 TCR ΔR/R（以 ppm 为单位）

电阻的正温度系数还是负温度系数？

电阻器的 TCR 为负、正或在特定温度范围内稳定。选择正确的电阻器可以避免温度补偿的需要。在某些应用中，需要较大的 TCR，例如测量温度。用于这些应用的电阻器称为热敏电阻億彩网器，可以具有正温度系数 ( PTC ) 或负温度系数 ( NTC )。

TCR 的测量方法
億彩网 电阻器的电阻温度系数是通过在适当的温度范围内测量电阻值来确定的。TCR 计算为该区间内电阻值的平均斜率。这对于线性关系是准确的，因为 TCR 在每个温度下都是恒定的。然而，许多材料具有非线性系数。例如，常用的电阻合金镍铬合金在温度和 TCR 之间具有非线性关系。由于 TCR 计算为平均斜率，因此指定 TCR 和温度间隔非常重要。测量 TCR 的方法在 MIL-STD-202 方法 304 中进行了标准化。使用这种方法，可以计算 -55°C 到 25°C 之间以及 25°C 到 125°C 之间的范围内的 TCR。因为zui高测量值被定义为 TCR，

億彩网 下表列出了各种材料的电阻温度系数。请注意，确切值取决于材料的纯度以及温度。

億彩网 TCR 的值取决于纯度和温度。
